设备技术性能：
1.轮廓测量功能:
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
系统界面
软件系统界面如图所示。
系统界面主要包括：菜单、工具栏、状态栏、图形显示区（轮廓及粗糙度视图）、标注信息区（轮廓标注及粗糙度参数列表）、系统参数显示区、设备控制区。
1）菜单/工具栏：见菜单和工具栏部分相应内容。
2）状态栏：显示当前操作提示、光标在图形显示区的坐标等信息。
3）系统参数显示区：用于显示和设置设备参数、测量参数及显示参数等系统参数。
零件测量、标注及参数评定完成后，可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息（零件名称、零件号、检测人、公司名称等）以及选择格式输出选项（轮廓/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表），查看打印预览结果即为打印结果，如图所示。
此时选择打印功能，则能得到所需结果

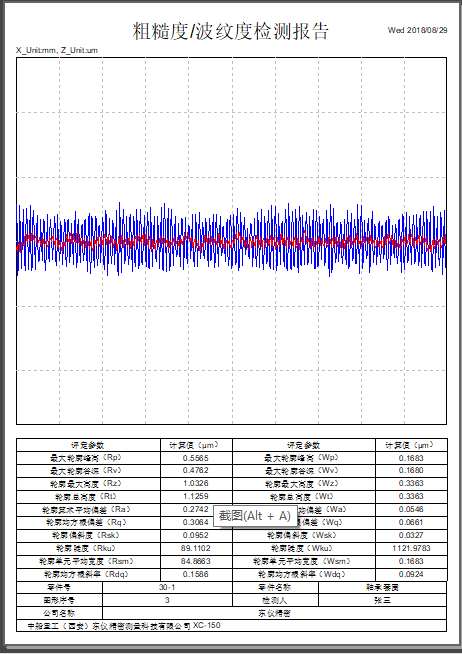

PDF检测报告模板
3，设备技术性能：
1.轮廓测量功能：
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
粗糙度分析：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr
波纹度分析：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、
Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr
原始轮廓分析：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、
4.技术参数：
测量范围 | X方向 | 120mm（可定制200mm） | |
Z1 | 轮廓度量程 | 20mm 40mm 60mm | |
高度 | 400mm | ||
最小内孔 | 10mm | ||
技术参数 | 线性精度1 | ±（0.8+|0.15H|）μm | |
圆弧2 | ±（1.2+R/12）μm | ||
角度3 | ±1′ | ||
直线度4 | 0.5μm/100mm | ||
传感器 | 类型 | 美国 | |
分辨率 | 0.1μm | ||
产地 | 美国 | ||
爬坡角度 | 上升77度 下降88度 | ||
返回速度 | （自动） 10mm/s | ||
图形放大倍率 | 10-50000自动调整 | ||
测量速度（轮廓） | 0.02mm至10.0mm/s | ||
测量方式 | 数字传感器 | ||
5.测量原理：
本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求
6.主要配置清单:
机械部分 | 优质济南青大理石工作台面 | ||
大理石精密自润滑滑动导轨 | |||
电动立柱系统 | |||
进口光栅传感器 | |||
专利大角度调整工作台 | 水平调整系统 | ||
回转及角度调试系统 | |||
高角度可调平口钳 | |||
校正标准件一套 | |||
测针与测杆 | Φ2*23*0.025mm 硬质合金马蹄形斜测针 1根 | ||
Φ5*195mm 碳纤维测杆 1根 | |||
电器及附加部分 | 联想计算机 | I3-10代105系统 256G固态保证高速运行/21.5液晶/有线键鼠套件 | |
打印机 | 日本惠普彩色打印机 | ||
出厂合格证
| 经国家承认的第三方校验报告校验合格
| ||
软件优盘
| 软件备份优盘
| ||
保修说明书
| |||
软件操作说明书 | |||

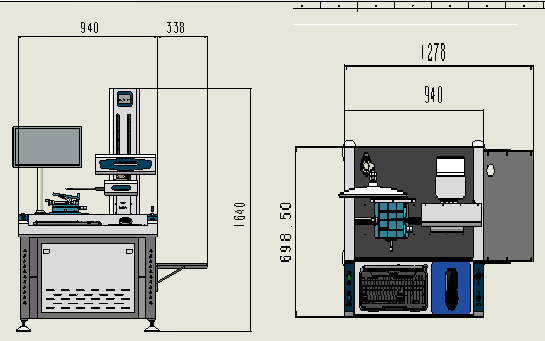

7.设备尺寸：
产品 | 包装 | 总重量 (Wt.kg) | 体积 （CBM m3） | ||||||
Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
1278 | 698 | 1640 | 180 | 1378 | 798 | 1700 | 50 | 400 | 1.39 |
